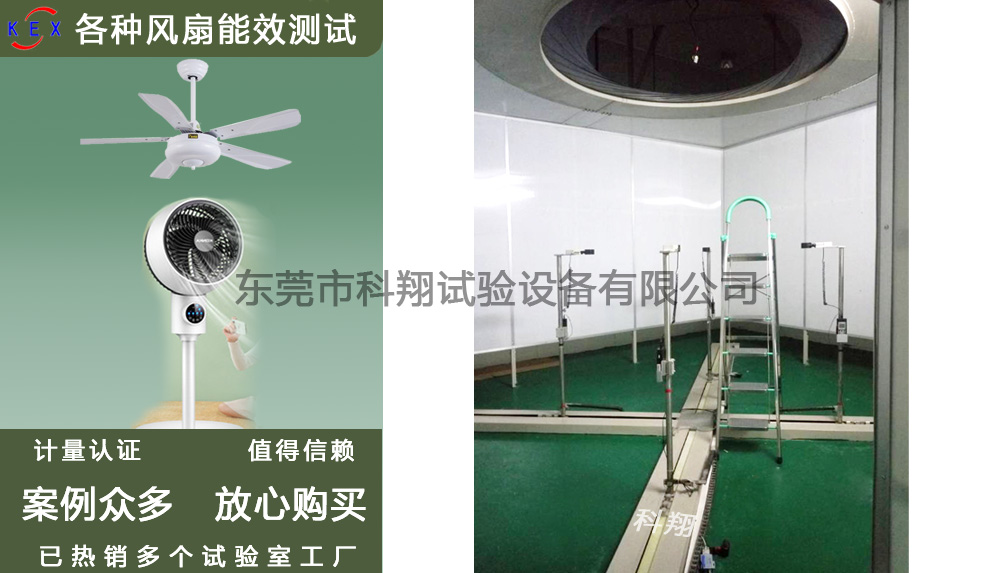

用于測試吊扇的風速值、風量、能效等，完全符合GB12019-2008《交流電風扇能效限定值及能效等級》和GB13380-2007《交流電風扇與調速器》的測試要求。該系統由風量測試機構、試驗屏、試樣安裝架、試驗外屏、電腦控制系統幾部分組成，有著數據精準，自動化程度高的特點。
代表性案例
風扇能效測試設備：tuv南德認證檢測、tuv萊茵技術、賽寶計量、sgs通標檢測、江蘇質檢院等
吊扇能效測設備設：Intertek天祥檢測、美的電器、倍斯特測試等
美標DOE吊扇能效測試設備：ul優力檢測服務、寶力電器、漳州立達信光電子科技等
1、?試驗外屏
1）?內尺寸：L6500mm×W6500mm×H4200mm。
2）?開門尺寸：W1500mm×H2000，門向內開啟。
2、?試驗內屏：
1）?內尺寸：L4500mm×W4500mm×H3000mm。
2）?底部距地面高度：450mm。
3）?頂孔直徑范圍：φ1000mm-φ2000mm.
4）?頂孔調節方式：電動無組調節。
3、?試樣安裝架：
1）?高度調節范圍：0-600mm(以試驗屏頂孔平面為基準)。
2）?調節方式：電動調節。
3）?試驗安裝板規格：L1200mm×1200mm。
4、風量測量機構：
1）?風速計座與樣品垂直距離：1500mm±100mm。
2）?風速計滑臺移動距離：20-2800mm(電動調節)。
3）?驅動方式：步進電機+導向軸。
4）?定位精度：±1mm。
5、風速計：
1）?數量：4套。
2）?葉輪直徑：≤100mm
3）?測量范圍：0~1200mm/min(20/s)
4）?測量精度：0.1m/s±1.5%測量值
5）?風速靈敏度：優于0.15m/s
6、溫度探頭：量程0+50℃：精度±0.5℃。
7、控制方式：電腦控制。
8、采集數據：功率值、風速值。
9、數據處理：自動計算平均風速、風量、能效值、評定能效等級。
10、數據貯存、備查功能。
11、控制軟件：運行于windows操作系統，可設定數據采集點位置、風速數據采集、功率數據采集、平均風速計算、風量計算、能效值計算、能效等級評定等功能，可以自動生成、打印測試報告，貯存當前試驗數據，查詢歷史數據。
11、配有日本橫河WT210數字功率計：可測電壓、電流、功率：精度0.1%。
12、調壓器：0~205V無級可調。
13、室內環境：
1）?溫度：20℃±5℃。
2）濕度：40%~80%。
3）電壓波動：±1%。
4）電源頻率波動值：±1%。
