本設備主要包括：室體、噴淋系統、水循環系統、PLC電控系統等組成。

?

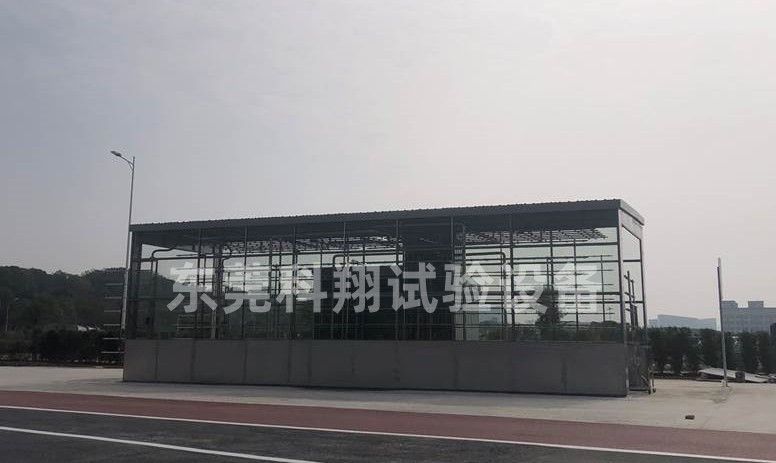

汽車淋雨試驗房保證從頂面、底面和前后左右六個面進行噴淋，保證噴水壓力、流量對應于汽車各部位達到相關標準，同時避免出現噴水死角。淋雨用水循環使用，抽取清水池內的積水對待檢車輛進行淋雨試驗，淋雨過的水流入污水池，經過過濾后流入清水池；系統能根據水池液位實際情況自動控制啟動/停止補充清水。

淋雨參數

1、水泵供水壓力：0-300KPa 。

2、淋雨強度：車身頂部的淋雨強度可滿足32mm/min；車側面的淋雨強度可滿足28mm/min；車底部的淋雨強度可滿足20mm/min。淋雨強度滿足以上要求外，設備最大淋雨強度：車身頂部淋雨強度不小于32mm/min，車側面的淋雨強度不小于28 mm/min，車底部淋雨強度不小于20mm/min。（備注：具體實際淋雨強度以客戶實際需求為準）

3、淋雨時間：0-9999S。

4、尺寸：可根據試驗物體大小定制，最大不超過40米。

詳細介紹

1、噴淋系統

淋雨裝置主要有：水泵、壓力調節閥、水壓表、主管路、進行設計安裝噴頭，左右上下距離均為400mm，側面的噴射面底部離地面為400mm。

?

2、管道

1)主管：全部噴淋管道材料采用304#不銹鋼管；水泵吸水管內徑150mm，水泵供水主管徑頂部采用內徑100mm、兩側供水從水泵出口至流量計底部主管徑采用內徑100mm。

2)分管路：采用304#不銹鋼管做噴淋分支，管徑32mm

3)支管路：采用304#不銹鋼管做噴淋支管，管徑32mm

?

3、噴嘴

1）噴嘴采用PP材料球形快速可卸可調式噴嘴。噴射狀態為實心圓錐型，噴水角度為錐角60度，頂部噴嘴與水平面垂直，噴嘴設計符合國家標準。噴嘴以方格陣列，噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房內布置4面噴水嘴，噴嘴橫向及縱間距為400mm。

2）噴嘴與車輛外表面距離：為0.7m±0.2m，底部噴嘴：地面以下200mm。

3）頂部噴嘴的軸線與水平面垂直，側面噴嘴的軸線與車輛縱向?qū)ΨQ面垂直。

4）噴嘴與球座螺紋連接，球座機卡在水管上，便于更換及清理堵塞雜質

?

4、噴頭規格

1)噴嘴噴射狀態為實心錐狀水柱，噴嘴孔徑2.5 mm～3 mm

2)材料：PP材料

3)型式：可調球型

4)噴嘴展開角度：60±5°

?

5、噴射方向調節范圍（噴嘴姿勢）

1)前、后 ：噴嘴與車輛呈平行噴射

2)左、右：噴嘴與車輛呈平行噴射

3)上、下：噴嘴與車輛呈平行噴射

?

6、水循環系統

1）采用兩套水泵、并聯布置，一套備用，水泵需要采用變頻控制，以達到精準的降雨量，在水泵前后設置手動閥門，方便主、備水泵的切換。電機功率根據淋雨需求進行設計。

2）為確保噴淋用水的潔凈度，避免水中的顆粒物在強力的噴射下?lián)p傷車身表面，在淋雨段水泵出口設反沖洗過濾器系統。

3）淋雨系統須設置自動補水裝置，當噴淋水池液位不夠時可以自動加水，達到一定液位后可以自動停止。

4）沉淀池尺寸：長2000×寬2000×深2000㎜（水池尺寸根據車輛尺寸設計）

5）過濾池尺寸：長2000×寬2000×深1500㎜（過濾池要有過濾網）

6）清水池尺寸：長2000×寬2000×深1200㎜（過濾池要有過濾網）

?

7、吹干系統

1）吹干室體滿足所有車型的通過性，要求整車后視鏡處于打開狀態。

2）增加仿形門簾，與淋雨室隔離開，避免大量水霧飄到吹干室體內。

3）淋雨之后需要對工件進行吹干，風機采用離心風機，自然風吹干，風機噪音滿足國家和行業相關規定；從頂部、側部、底部等方向?qū)ぜM行吹干，風口方向可調整。風機平臺上布置有頂吹風機2組2臺風機、側上吹風機2組2臺風機、側下吹風機2組2臺風機、底吹風機1組1臺風機，風速≥25m/s，能夠使車身上的水形成水霧脫離車身。

4）工作噪音小于75db（國標GBJ87-1985）。

5）風機、風嘴的設置應保證車輛表面的吹干效果,車輛表面不允許有明顯水漬存在。

?

8、PLC電控系統

1）在淋雨房旁邊單獨做一個房間，用來放電控柜、水泵、流量計、總水壓力表；

2）控制房有高100mm0*寬2000mm的玻璃視窗；

3）主控制柜操作面板的內容包括：系統手動/自動轉換開關、系統急停、系統啟動、系統停止、單獨啟動、單獨停止、主要故障顯示及系統故障復位、單邊/聯動；相應的啟動、停止及復位按鈕指示燈以及警告閃爍燈，主控制柜上設置故障警告蜂鳴器；

4）對于易發生傷害事故的設備，設警示標志，并能保證在操作人員進入危險區時設備不能啟動、運行中的設備自動停止。

?

說明

淋雨試驗房尺寸根據測試車輛尺寸定做。

頂部噴淋一般固定（也可以做成可上下升降），其它左右前后四個噴淋面可做成人工移動和固定。

?
