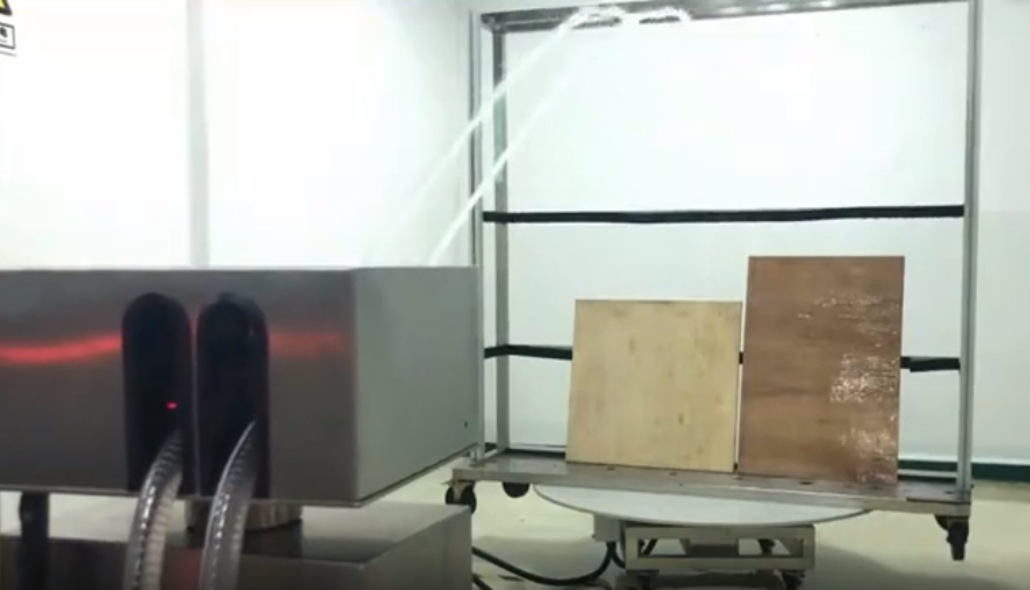

設備組件一：噴嘴
功能參數：
1、?適用于進行產品的IPX5、IPX6測試。
2、?孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。
3、?IPX5、IPX6噴嘴螺紋聯接、快速更換。
4、?不銹鋼材質。
5、?水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
6、?試驗水壓：0-3Bar；
7、?試驗時間：不小于1min/m2(但不小于3分鐘)、用戶設定時間（控制系統控制）。
8、?噴嘴距外殼距離：2.5-3m(試驗人員控制)。
設備組件二：智能供水與控制系統
功能參數：
1、?適應于手持式噴水頭與手持噴嘴進行IPX5-6試驗時供水；
2、?供水方式：恒流供水、恒壓供水；
3、?供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速；
4、?有大流量分路與小流量分路兩路供水；
5、?供水裝置：
u?應用于IPX5/6噴水試驗；
u?流量范圍：5-100L/min；
u?流量精度：±0.5L/min；
u?流量計：LWGY-15型蝸輪流量計；
u?水泵：CHL8-60L6WBC型不銹鋼離水泵；
6、?貯水箱：
u?可用于IPX5/6噴水；
u?容積：500L；
u?觀察窗：鋼化機玻璃視窗；
u?視窗尺寸：W200mmXH1250mm；
u?深度標尺：不銹鋼標尺；
u?標尺長度：1300mm、精度1mm。
u?液位控制：浮球開關+溢流管。
7、?控制柜：
u?流量檢測：電子流量計流量信號反饋。
u?流量設定：閘閥調節。
u?控制功能：恒流供水、恒壓供水試驗時間控制。
u?保護功能：漏電保護、過載保護、短路保護。
8、?供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。
9、?供水管道安裝排水閥，試驗完成后自動排除水管內積水。
10、?過濾器：不銹鋼外殼、精細濾芯。
11、?機體材料：工業合金鋁型材。
設備組件三：可傾斜載物臺：
? ? ?技術參數：
1、?載物臺網管型式，直徑：?300mm、?700mm可選。
2、?轉臺轉速：1rpm。
3、?試驗時轉動角度：90度、360度正反轉、連續轉動。
2、?可調伸縮管可調節高度：?300mm、1200mm-1800mm。
5、?機體材料：不銹鋼方管焊接框架。
6、?正反轉控制、轉動動作由控制柜控制。
7、?外形尺寸（LXDXH）：800X800X1500mm。
