DO160機載設備防水試驗設備
分享到：
設備用途
滿足航空機載DO160 第10.3.1、10.3.2、10.3.3章節技術指標。
技術參數
防冷凝水試驗箱
利用低溫及高溫蓄冷熱槽，依動作需要，將冷氣熱氣快速移動到測試槽內或提籃式快速移動到高溫低溫區,從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用.
試驗箱1溫度范圍：常溫--20℃
試驗箱2溫度范圍：常溫-150℃
轉換時間：≤5min?

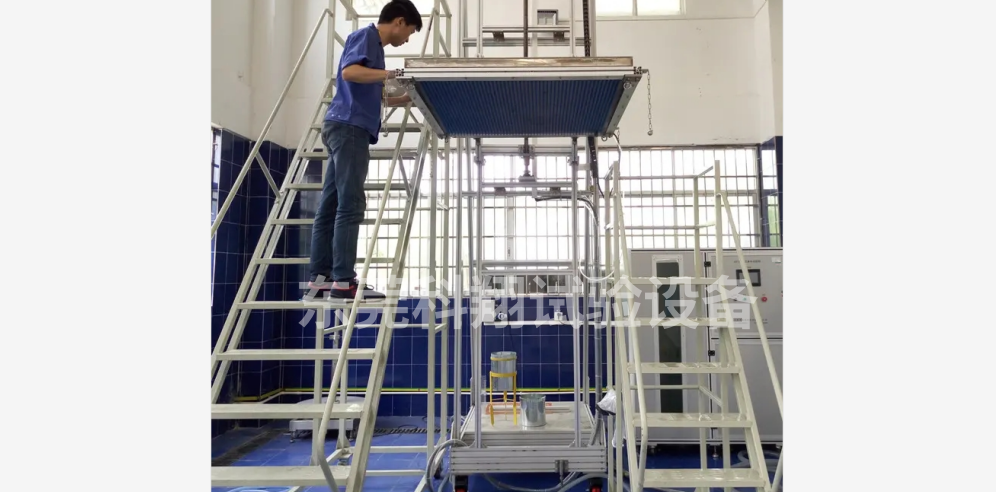

防滴雨試驗裝置
滴雨盤：
滴雨盤針孔直徑：0.33mm±0.01mm；
滴雨有效尺寸：1000mm×1000mm；
材質：厚度0.8mm采用SUS304級以上的材料進行制作；
滴雨孔間距：25mm矩陣；
設備液位保持：
液位控制：75mm，溢流量不高于1L/min，滴雨盤滴孔平面度不高于0.1mm；
液體過濾器及補水裝置：
測試用水，采用自來水供水，需要進行過濾，確保試驗水槽內無雜質；
供水量不低于：140L/m2/h
升降器：
淋雨裝置可確保有效升降高度不低于：1m~2m范圍；
液體溫度監測，環境溫度監測，設備自帶恒溫裝置，可以將樣機進行加溫，確保樣機溫度至少比水溫高10℃，溫度參數按JJF1101進行限制，確保實驗艙內溫度均勻性；
機載設備防噴水試驗裝置?
噴頭： 配置2個噴射噴頭，噴頭后部預留可拆卸寶塔接頭；
流量：噴水流量450l/h，供水系統可支持兩個噴頭用水需求，并可獨立調節，精度±1%；
管路：管路采用軟管（長度不少于4米），快接式連接，支持快速插拔；
機載設備防連續水流試驗裝置
孔徑：6.4mm
噴射揚程：≥6m?
