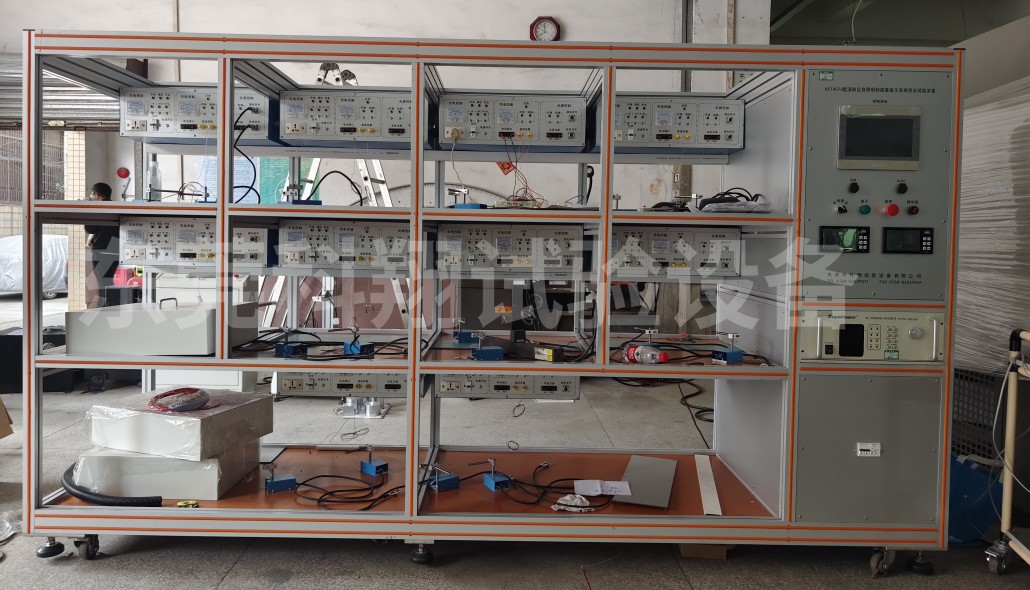

本測試儀適用于自帶電源型消防應急照明與疏散指示產品的充放電性能、重復轉換性能、電壓波動性能、電壓轉換性能與充放電耐久性試驗，是一臺多功能、多工位的綜合試驗設備，設備由程控電源、工位測試模塊、直流電參數儀、溫度巡檢儀與控制系統組成，可調整與監測主電輸入電參數、監測蓄電池的放充電參數、模擬充電電路故障、記錄充放電時間、電壓、電流等數據、捕捉系統電壓轉換時的電壓值，設備共設計10個工位，每個工位可單獨進行試驗，互不干憂。
適用GB 17945-2010?消防應急照明和疏散指示系統：6.4充放電性能/7.3充放電試驗，6.6重復轉換性能/7.4重復轉換試驗，6.7電壓波動性能/7.5電壓波動試驗，6.8轉換電壓性能/轉換電壓試驗，6.9充放電耐久性能/充放電耐久試驗。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
儀器組成：測試架、測試工位模塊、程控電源、直流電參數儀、溫度巡檢儀、工業電腦與控制系統；
試驗工位：10工位，其中8個標準工位，2個子母型產品工位；
控制系統：
①?系統架構：
采用PLC+工業電腦的控制方式，PLC可編程控制器為下位機，工業電腦為上位機；下位是設備的執行控制中心，其接收上位機傳送的控制數據與操作指令驅動設備的執行相應的工作（如控制工位輸出電源的通與斷、輸出電源的升降或跳轉、模擬充電回路開路、充電回路短路、光源斷開與接接、光源回路短路等）；上位機系統的數據采集中心、人機交換中心與數據處理中心，工業電腦直接與程控電源、直流電參數儀、溫度巡檢儀等通過RS485通信格式收集試驗數據，操作員通過電腦設置試驗數據、發出操作指令、選擇試驗模式等人機交換工作，上位機安裝有專門開發的LabView平臺軟件，用戶通過軟件與設備進行信息交換。
②?系統軟件：
本設備采用LabView平臺專門開發專用軟件，軟件采用中文操作界面，按標準要求的試驗條款與方法設計引導型界面，可設置試驗參數、自動記錄放電保護電壓、狀態轉換時間、顯示采集數據、展示過程曲線，還可以進試驗報告的填寫、保存與查詢。
試驗室環境要求：
溫度:15℃～25℃；
濕度:25%RH～75%RH;
大氣壓力:86k Pa～106k Pa.
設備供電：AC220V/50Hz/4.5KW，三相五線制；
外形尺寸：W3200mmXD800mmXH1780mm；
占地空間：W4000mmXD1200mm；
