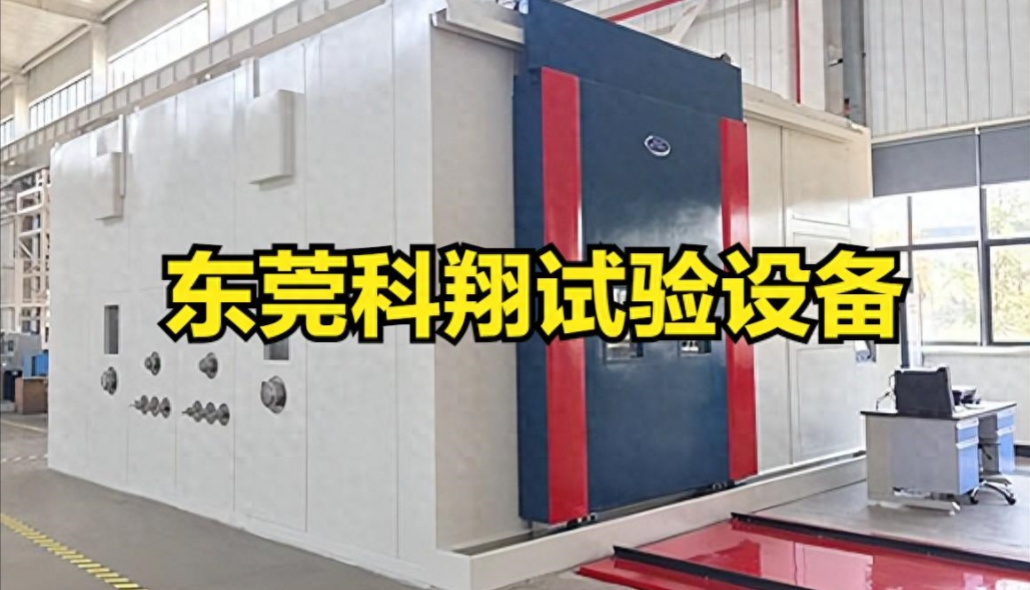

科翔KXT1581型雨雪冰霧風光氣候環境艙，用于模擬溫濕度、光照、降雨、降雪、覆冰、霧天與強風等多種氣候環境。設備由高低溫循環系統、加濕系統、除濕系統、光照模擬系統、降雨系統、造雪系統、覆冰系統、吹霧系統與強力吹風系統組成，各個系統采用對應的試驗裝置或多種試組裝置聯動來實現系統功能，將各種環境模擬系統整合在同一臺步入式試驗室內，形成一個封閉的環境試驗室。
功能 |
范圍 |
技術指標 |
溫度 |
-20℃～85℃ |
波動±2℃ |
濕度 |
RH20%～RH98% |
波動±5% |
淋雨 |
0.5mm/min～20mm/min |
時間可調 |
降雪 |
5mm/h～10mm/h |
時間可調 |
光照 |
0～63W/m2 |
時間可調 |
霧能見度 |
10～5000 m |
波動±10% |
風速 |
2m/s～10m/s |
波動±1m/s |
覆冰密度 |
0.3g/cm3-0.9g/cm3 |
? ? ? ? ? ? ? ? ? ? ? ? ?GB∕T?4208-2017/IEC 60529:2013?外殼防護等級(IP代碼)起草單位
1. 模擬環境條件：高低溫、高濕、干燥、光照、降雪、雨霧、覆冰與強風等多種環境綜合作用；
2. 高低溫環境系統：
2.1. 符合標準：
GB/T2423.1 電工電子產品環境試驗 第2部份：試驗方法 試驗A：低溫
GB/T2423.1 電工電子產品環境試驗 第2部份：試驗方法 試驗B：高溫
2.2. 溫度范圍：-20℃～85℃；
2.3. 溫度波動度：±2℃；
2.4. 溫度偏差：±2℃；
2.5. 降溫速率≥0.7℃/min；
2.6. 升溫速率≥1℃/min；
2.7. 系統組成：空氣循環系統、制冷裝置與加熱裝置；
2.8. 循環方式：加熱與制冷后的空氣通過天花邊側風道送出，從左側回風口回風，回風道安裝蒸發器與加熱器對循環風進行加熱與制冷來控制循環風的溫度；
3. 濕度控制系統：
3.1. 符合標準：
GB/T2423.1 電工電子產品環境試驗 第2部份：試驗方法 試驗Cab：恒定濕熱
GB/T2423.1 電工電子產品環境試驗 第2部份：試驗方法 試驗Db：交變濕熱
3.2. 濕度范圍：RH20%～RH98%；
3.3. 濕度波動度：±5%；
3.4. 濕度偏差：±5%；
3.5. 系統組成：空氣循環系統、制冷裝置、加熱裝置與超聲波加濕器；
3.6. 實現方法：通過在空氣循環風道內加濕或啟動加熱制冷裝置除濕來達到控制室內相對濕度；
4. 光照模擬系統：
4.1. 符合標準：GB∕T33707-2017氣象太陽模擬器；
4.2. 功能：用于模擬夏天中午日光照射情況，跟太陽照射效果相吻合；
4.3. 光源：LED光源，色溫4700K；
4.4. 功率強度：0～63W/m2；
4.5. 太陽模擬燈組數量：24組；
4.6. 光源距地面高度：頂部光源1600-2100mm，側面光源1550-1050mm；
4.7. 側面光源角度：45?-90?；
4.8. 結構：共24組光源，燈組電源安裝于設備間，實驗箱頂部安裝光源燈組的升降燈架，通過四條絲桿同步驅動燈架升降，絲桿驅動結構設計在試驗箱體頂部箱體外，通過電動+鏈條同步驅動；
5. 淋雨系統：
5.1. 符合標準：
GB/T2423.38 《電工電子產品環境試驗 第2部分 試驗方法 試驗R：水試驗方法和導則》Ra1:人造雨法；
GB/T28592-2012《降水量等級》
5.2. 降雨量：0.5mm/min～20mm/min;
5.3. 降雨面積：L4.5mXW2.0m；
5.4. 周期降雨時間：0-99.9S(可設置)；
5.5. 周期停頓時間：0.999.9S（可設置）；
5.6. 降雨累計時間：0-9999S；
5.7. 試驗時間：0-99.9小時（可設置）；
5.8. 總降雨量：0-999.9mm（可設置）；
5.9. 實現方法：實驗室頂部安裝有方錐形噴水嘴，在溫度高于5℃的情況下啟動噴水嘴可模擬降雨；
6. 飄雪系統：
6.1. 符合標準：
GB/T2423.38 《電工電子產品環境試驗 第2部分 試驗方法 試驗R：水試驗方法和導則》Ra1:人造雨法；
GB/T28592-2012《降水量等級》
6.2. 連續降雪量：5mm/h～10mm/h;
6.3. 降雪面積：L4.5mXW2.0m；；
6.4. 周期降雪時間：0-99.9S(可設置)；
6.5. 周期停頓時間：0.999.9S（可設置）；
6.6. 降雪累計時間：0-9999S；
6.7. 試驗時間：0-99.9小時（可設置）；
6.8. 實現方法：造雪機造雪，在室溫低于-10℃的情況下啟動飄雪機，即可產生降雪功能；
7. 造霧系統：
7.1. 符合標準：
GB/T 27964-2011霧的預報等級；
7.2. 能見度范圍： 10～5000 m；
7.3. 準確度：±10% (10～ 10000 m ) ；
7.4. 測量方法：采用芬蘭V aisala公司FD12P前向散射儀；
7.5. 通過超聲波制霧機來實現制霧；
8. 覆冰系統：
8.1. 符合標準：
JB/T 12064-2014 高海拔環境絕緣子覆冰(雪)人工模擬方法；
GB/T 16927.1-2011高電壓試驗技術第1部分：一般定義及試驗要求標準
82. 環境溫度范圍：0℃～-20℃；
8.3. 水溫度：1℃～4℃；
8.4. 水導電率：100μS/cm，通過去離子水加入一定的NaCl來實現；
8.5. 風速：1m/s～10m/s；
8.6. 噴水流量：
垂直分量：1mm/min～2mm/min；
水平分理：1mm/min～2mm/min；
9. 臺風系統：
9.1. 風速范圍：2m/s～10m/s；
9.2. 風速穩定度：±1m/s；
9.3. 臺風中心高度：500mm；
9.4. 兩臺風機分別從儀表架兩側吹風，可單側吹風或雙側吹風；
9.5. 實現方法：實驗室左側安裝強力風機，強風吹出后再從試驗室前后兩側回到回風口，形成循環路徑，風速通過變頻器調節。
10. 控制系統：
采用工業電腦與PLC可編程控制器組成上位機與下位機，電腦為上位機，主要功能是人機交流平臺，可選擇試驗環境模式、參數設備、數據貯存、查詢與試驗報告打印，PLC為下位機，主要功能是接收上位機的指令、向上位機傳送數據、執行控制動作，是系統的執行機構。
11.安全功能：
溫度上、下限報警功能；
故障自我診斷功能；
停電保護功能；
壓縮機、風機、加熱、加濕過電流保護功能；
壓縮機超溫、超壓、油壓保護功能；
傳感器斷線報警；
排氣溫度監測功能；
自來水、冷凝水壓力缺壓報警；
風機過熱保護功能；
加濕缺水保護功能；
加濕超溫保護功能；
自動程序運轉功能；
漏電保護功能，過功率保護功能；
相序保護功能；
