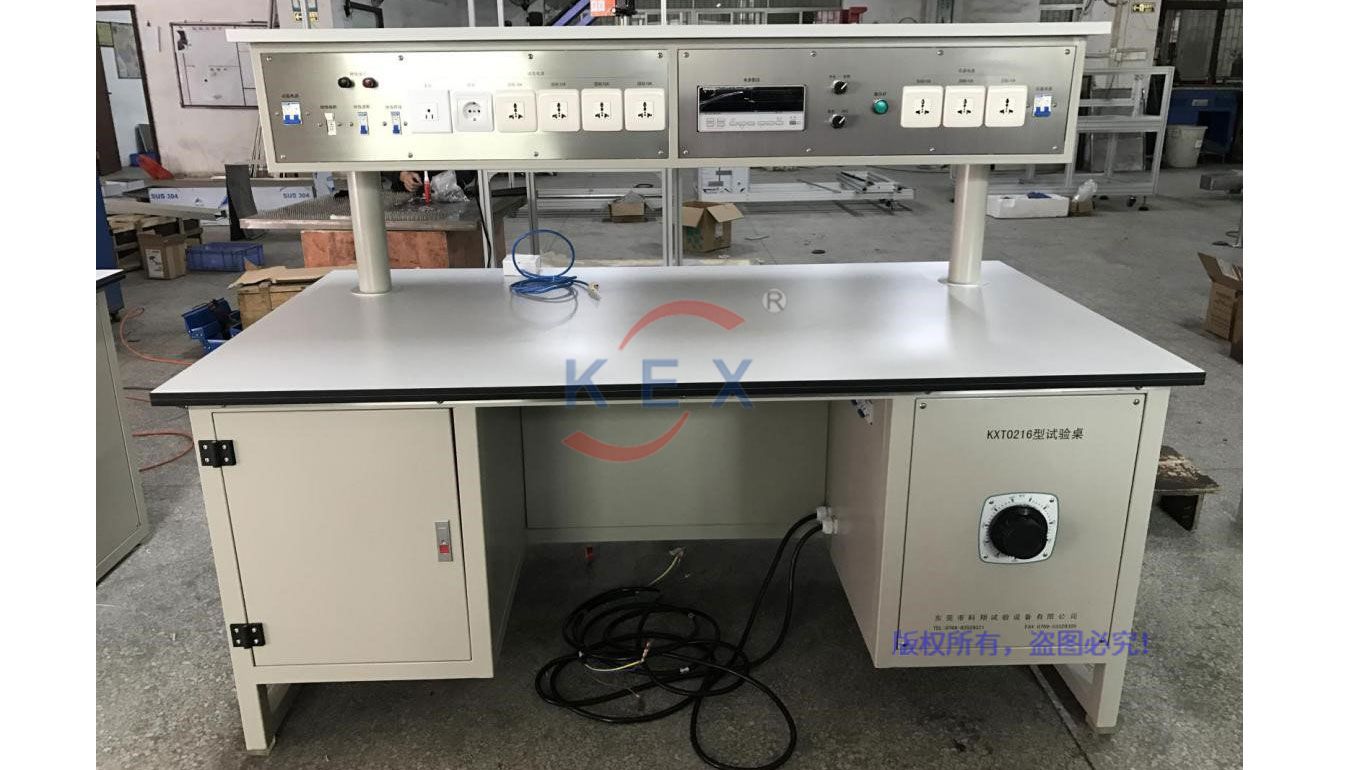

該型試驗桌根據試驗室試驗用途而設計開發的通用測試設備；試驗桌分上下兩層，臺板下面分兩側安裝有調壓器和隔離變壓器，上層安裝儀器插座與試驗插座，每路插座有對應的功能開關控制；電源選擇開關可以選擇連接市電或外接變頻電源，電參數開關可以選擇接通外接電參數儀與直接連通，地線通斷開關可以接通與斷開地線，啟動開關用于啟動測試電源，試驗電源接通時測試指示燈亮。設備臺板采用防火材料，表面貼合耐磨防火裝飾面板，機架采用鋼質方管焊接，表面靜電噴塑，設備外形造型優雅、美觀。
測試組數：2組，左右各一組，組間相互獨立。
輸入電源規格：
a)? AC220V/9KVA市電1組。
b)? 9KVA變頻電源1組。
儀器用電：經過隔離變壓器接入輸入的市電（AC220V/50HZ）。
試驗電源：用接入市電與接入變頻電源兩種選擇，兩路電源均可通過調壓器可以調節。
調壓器調節范圍：90-450V。
試驗用電可通過選擇開關選擇是否連接電參數儀。
地線選擇開關：接通與斷開地線，試驗樣品的接地與否。
UL地線接線柱：供UL測試時連接，UL接線柱安裝有UL保險絲。
儀器用電插座規格：10A萬能插、三組。
試驗電源插座規格：25A萬能插座2組，30A三芯插座1組。
臺面承重：110kg。
